تفاصيل المنتج:
|
| التطبيق: | مطحنة ، مخرطة ، مطحنة ، مملة | الجهد: | 110 فولت - 220 فولت ، 50 هرتز |
|---|---|---|---|
| اللغات: | الصينية، الإنجليزية، الألمانية، الإسبانية، التايلاندية، الهندية | دقة العرض: | 0.1 ميكرومتر ، 0.5 ميكرومتر ، 1 ميكرومتر ، 5 ميكرومتر |
| الوزن الإجمالي: | 3.5 كجم | إشارة الخرج: | TTL |
| الاسم: | القراءة الرقمية لمصنع بريدجبورت | الكلمة الرئيسية: | مقياس خطي للقراءة الرقمية |
| تسليط الضوء: | 1um 5um الخطي مقياس التشفير,مطحنة مخرطة مقياس خطي التشفير,0.1um ميسي مسطرة خطية |
||
الرقمية قراءة طاحونة الدوائر LCD Dro 1um 5um خطية المقياس مكشف
وصف المنتجات
إيسسون 3 محور LCD متعددة الوظائف DRO ES-14B التي تستخدم لمتعددةأداة آلة مثل آلة الطحن، آلة الدوران، آلة الحفر وآلة الطحن عن طريق تعيين المعلم في DRO. لديها الكثير من قدرات معالجة الرسومات. على سبيل المثال، وظيفة R،تحديد مكان فتحة الخط في آلة الطحن.
معايير منتجات نظام القراءة الرقمية
| النموذج | ES-14B | ||
| رقم المحور | 3 محور | ||
| عرض المحور | 0.1μm، 0.5μm، 1μm، 5μm | ||
| مدخل الإشارة | TTL | ||
| إمدادات الطاقة | AC110 V - 220 V | ||
| الوزن الصافي (كيلوغرام) | 2.5 | ||
| تردد الإدخال | 2 ميجابايت هرتز | ||
| تشغيل لوحة المفاتيح | أزرار لمسة خفيفة | ||
| درجة حرارة العمل | 0°C - 45°C | ||
| درجة حرارة التخزين | -40°C - 55°C | ||
| الرطوبة النسبية | ≤ 95% | ||
| المدخلات | 2 أو 3 مكيفات خطية | ||
| معيار EMC |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||

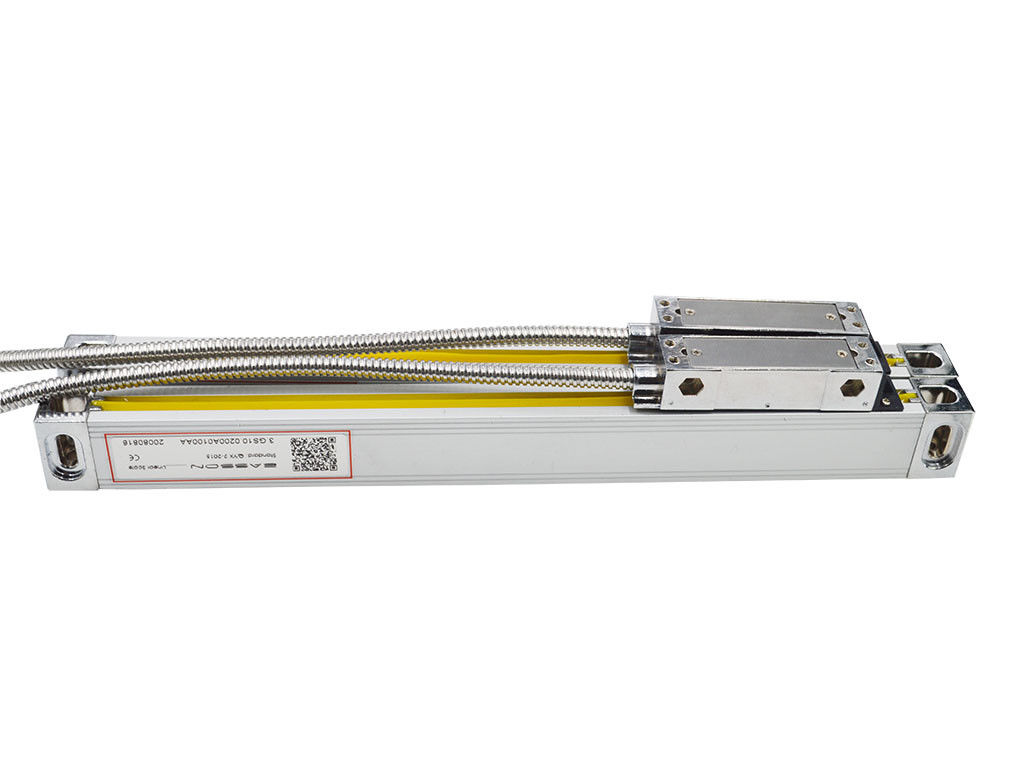

مقياس زجاجي خطي بصري. مقياس خطي.المواصفات
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| معيار القياس | مقياس الزجاج الشبكية - فترة الشبكية: 20μm (0.02mm) | ||||||||
| نظام الكشف البصري | نظام الأشعة تحت الحمراء الإرسالي: طول الموجة 880 ملم | ||||||||
| نظام حامل الزلاجة | نظام دعم عمودي لخمسة محامل | ||||||||
| دقة العرض | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| رحلة القياس | 50-1200ملم | كل 50 ملم | غير متوفر | ||||||
| 1300-3000ملم | غير متوفر | كل 100 ملم | |||||||
| الدقة | 50-450ملم | ±3μm - ±5μm | ... | ||||||
| 500-800ملم | ±10μm | ±5μm | ±10μm | ±5μm | ... | ||||
| 1050-2000ملم | ±10μm | ±5μm | ±10μm | ±5μm | ... | ||||
| 1300-3000ملم | ... | ± 10μm/m | |||||||
| التكرار | 2μm (0.002mm) | ||||||||
| التهاب النفس | 3μm (0.003mm) | ||||||||
| الحماية | IP 53 | ||||||||
| إمدادات الطاقة | 5 فولت DC ± 5٪ | ||||||||
| إشارة الخروج | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
بعد الرسم
سلسلة VS10
سلسلة VS20
نظام قياس بصري متقدم
يحافظ حامل الشريحة للمقاييس الخطيّة لـ VS / VA ، باستخدام تصميم خمسة محامل وستة رباعيات للمحول الخطيّ للشبكة البصريّة ، على عدم تأثير المقاييس الخطيّة لـ VA عن طريق التثبيت ،الربيع يمكن تعديل الزاوية عندما يقوم المشغل تثبيت ليست جيدة للتحديد، حتى تتمكن من الوصول إلى دقة أعلى من رأس قراءة نموذج رباعي واحد.
DSUB 9PIN
| رقم PIN | TTL | 422A | ||
| الإشارة | كابل | الإشارة | كابل | |
| 1 | | | .... | أصفر |
| 2 | 0V | برتقالية | 0V | الأبيض |
| 3 | | | ب- | أحمر |
| 4 | الـ GND | الـ GND | الـ GND | الـ GND |
| 5 | | | ر- | أسود |
| 6 | أ | أصفر | أ | أخضر |
| 7 | 5 فولت | أحمر | 5 فولت | البني |
| 8 | ب | أخضر | ب | الأزرق |
| 9 | R | البني | R | الرمادي |
معايرة الليزر بنسبة 100%
تتم فحص وتعديل المقياسات الخطيّة البصريّة لـ (إيسسون) بشكل فرديّ بواسطة مقياس التداخلات الليزريّة الخاص بنا لضمان أنّ دقة القياس تتوافق بنسبة 100% مع المواصفات.
شفرة QR مطبوعة مع تقرير القياس الدقيق
