تفاصيل المنتج:
|
| الاسم: | مخرطة درو | الكلمة الرئيسية: | مخرطة درو للبيع |
|---|---|---|---|
| تطبيق: | مطحنة، مخرطة، طاحونة، آلة الحفر | قوة: | 110 فولت - 220 فولت ، 50 هرتز |
| اللغات: | الصينية والإنجليزية | عرض القرار: | 0.1 ميكرومتر ، 0.5 ميكرومتر ، 1 ميكرومتر ، 5 ميكرومتر |
| الوزن الإجمالي: | 1.5 كجم | إشارة الإخراج: | TTL |
| عرض القرار: | 0.1μm، 0.25μm، 0.5μm، 1μm، 2.5μm 5μm، 10μm، 25μm، 50μm، 100μm | نوع التشفير: | تدريجي |
| نوع التثبيت: | اتصال | جهد الإمداد: | 110 فولت - 220 فولت ، 50 هرتز |
| درجة حرارة التشغيل: | من -10 درجة مئوية إلى +70 درجة مئوية | كيوورد: | أنظمة القراءة الرقمية |
| غرض: | آلة طحن ، مخرطة ، طحن ، مملة | ||
| إبراز: | مشفرات خطية بصرية ذات 3 محاور مع برامج متعددة اللغات,ملفات تشفير خطية بصرية مع ذاكرة انقطاع الطاقة,مُصممين بصريين لأدوات الآلات لتحسين الأداء,optical linear encoders with power failure memory,machine tool optical encoders for enhanced performance |
||

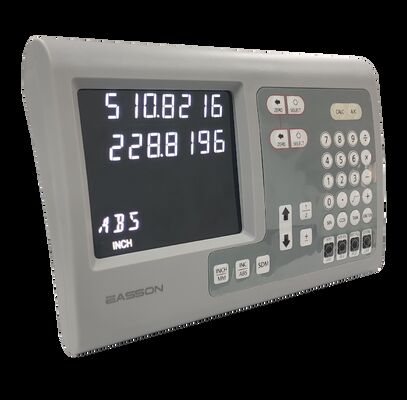

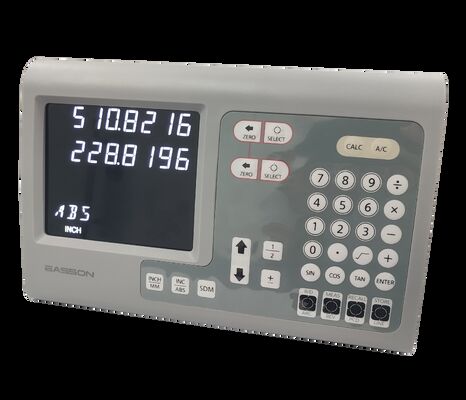

أدوات قياس محورين آلة طحن الدوارة مكشفات خطية بصرية
BM DRO الذي يستخدم لآلات مختلفة مثل آلة الطحن ، آلة الدوران ، آلة الحفر وآلة الطحن عن طريق تعيين المعلم في DRO.لديها الكثير من قدرات معالجة الرسوماتمثل وظيفة R، تحديد مكان فتحة الخط في آلة الطحن.
معايير منتجات نظام القراءة الرقمية
| نوع الطراز | 1600-2 | ||
| رقم المحور | المحور الثاني / المحور الثالث | ||
| عرض المحور | 0.1 ميكرومتر، 0.25μm،0.5 ميكرومتر، 1 ميكرومتر2.5μm5μm،10ميكرومتر، 25 ميكرومتر، 50 ميكرومتر، 100 ميكرومتر | ||
| مدخل الإشارة | TTL | ||
| إمدادات الطاقة | AC110 V - 220 V | ||
| الوزن الصافي (كيلوغرام) | 1 | ||
| تردد الإدخال | 2 ميجابايت هرتز | ||
| تشغيل لوحة المفاتيح | أزرار لمسة خفيفة | ||
| درجة حرارة العمل | 0°C - 45°C | ||
| درجة حرارة التخزين | -40°C - 55°C | ||
| الرطوبة النسبية | ≤ 95% | ||
| المدخلات | مقياس خطي 2 أو 3 | ||
اختبار EMC

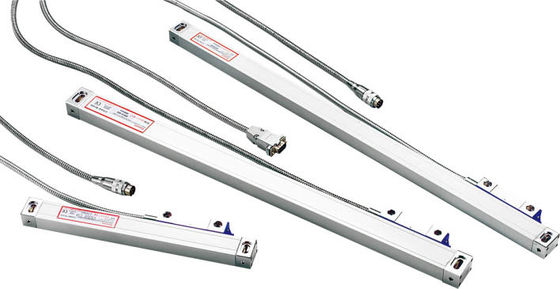

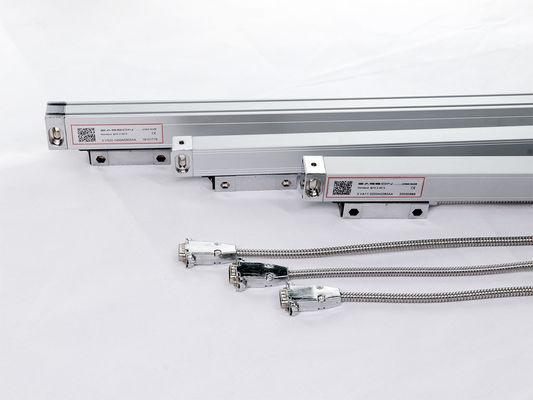

مقياس خطي بصري. مقياس خطي. مقياس زجاجي بصري.المواصفات
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| معيار القياس | مقياس الزجاج الشبكية - فترة الشبكية: 20μm (0.02mm) | ||||||||
| نظام الكشف البصري | نظام الأشعة تحت الحمراء الإرسالي: طول الموجة 880 ملم | ||||||||
| نظام حامل الزلاجة | نظام دعم عمودي لخمسة محامل | ||||||||
| دقة العرض | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| رحلة القياس | 50-1200ملم | كل 50 ملم | غير متوفر | ||||||
| 1300-3000ملم | غير متوفر | كل 100 ملم | |||||||
| الدقة | 50-450ملم | ±3μm - ±5μm | ... | ||||||
| 500-800ملم | ±10μm | ±5μm | ±10μm | ±5μm | ... | ||||
| 1050-2000ملم | ±10μm | ±5μm | ±10μm | ±5μm | ... | ||||
| 1300-3000ملم | ... | ± 10μm/m | |||||||
| التكرار | 2μm (0.002mm) | ||||||||
| التهاب النفس | 3μm (0.003mm) | ||||||||
| الحماية | IP 53 | ||||||||
| إمدادات الطاقة | 5 فولت DC ± 5٪ | ||||||||
| إشارة الخروج | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
أبعاد التثبيت
سلسلة VS10 / VS11 / VS12 / VS13
واجهة الجهاز
DSUB 9PIN
| رقم PIN | TTL | 422A | ||
| الإشارة | كابل | الإشارة | كابل | |
| 1 | | | .... | أصفر |
| 2 | 0V | برتقالية | 0V | الأبيض |
| 3 | | | ب- | أحمر |
| 4 | الـ GND | الـ GND | الـ GND | الـ GND |
| 5 | | | ر- | أسود |
| 6 | أ | أصفر | أ | أخضر |
| 7 | 5 فولت | أحمر | 5 فولت | البني |
| 8 | ب | أخضر | ب | الأزرق |
| 9 | R | البني | R | الرمادي |
معايرة الليزر بنسبة 100%
جميع المقاييس الخطيّة البصريّة لـ (إيسسون) يتمّ فحصها بشكل فرديّ ومعايرتها بواسطة مقياس التداخلات الليزريّة الخاص بنا لضمان أنّ دقة القياس تتوافق بنسبة 100% مع المواصفات.
