تفاصيل المنتج:
|
| الكلمة الرئيسية: | عرض درو | اسم: | قراءات رقمية لمخرطة ذات سرعة ثابتة |
|---|---|---|---|
| الاستخدام: | سرعة ثابتة | اللغات: | 20 خيارات |
| دقة العرض: | 0.1 ميكرومتر ، 0.5 ميكرومتر ، 1 ميكرومتر ، 5 ميكرومتر | حجم شاشات الكريستال السائل: | 7 بوصة |
| مزود الطاقة: | 110 فولت / 220 فولت | إشارة الإخراج: | TTL |
| إبراز: | نظام قراءة رقمي ثلاثي المحاور,قراءات رقمية للمخرطة ذات 3 محاور,قراءات رقمية للمخرطة |
||
مقدمة المنتج

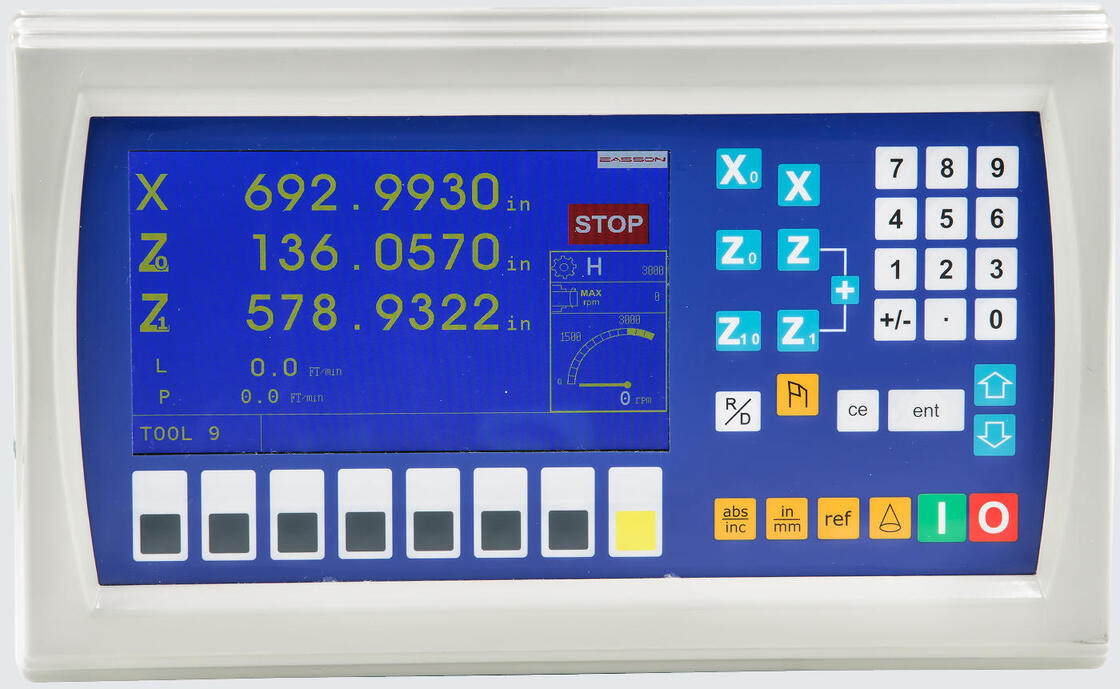

نظام قراءة رقمي لخرّاطة السرعة الثابتة Easson ES-14B هو نظام قراءة رقمي احترافي بشاشة LCD مصمم خصيصًا لـتطبيقات خراطة الدقة.وضع RPM اليدوي
التحكم في سرعة الدوران، ومراقبة سرعة القطع السطحي الخطي، وتغذية المستشعر، مما يسمح للمشغل بالحفاظ على ظروف تشغيل مثالية أثناء عمليات الخراطة.يدعم النظام
التحكم في سرعة السطح الثابتة (CSS)، مما يتيح تعديل سرعة الدوران تلقائيًا وفقًا لقطر قطعة العمل أثناء التشغيل. يضمن هذا بقاء سرعة القطع ثابتة، مما يحسن جودة إنهاء السطح وعمر الأداة.يخرج نظام القراءة الرقمي ES-14B
إشارة تحكم 0-10 فولت إلى عاكس الدوران، مما يسمح بالتنظيم المباشر لسرعة دوران المغزل لكل منوضعي التحكم التلقائي واليدوي.وضع RPM اليدوي
جمع المحور Z، وذاكرة إزاحة الأداة، والتبديل بين عرض نصف القطر/القطر، يحسن ES-14B بشكل كبير كفاءة التشغيل ويقلل من أخطاء المشغل.تم تصميم نظام القراءة الرقمي هذا للبيئات الصناعية، ويتوافق مع
معايير EMC الدولية، مما يضمن التشغيل الموثوق به في ورش أدوات الآلات.الميزات الرئيسية
التحكم في سرعة السطح الثابتة (CSS)
هذه الميزة تحسن:
كفاءة التشغيل
استقرار القطع
عمر الأداة
جودة إنهاء السطح
مفاتيح وأزرار الوظائف الرئيسية
التحكم التلقائي واليدوي في سرعة الدوران (RPM)
وضع RPM التلقائي
يتم التحكم في سرعة الدوران تلقائيًا وفقًا لـ
سرعة القطع السطحي الخطيالمحددة مسبقًا.وضع RPM اليدوي
يتم التحكم في سرعة الدوران باستخدام مقبض ضبط السرعة الخاص بنظام القراءة الرقمي.
يتيح نظام التحكم المرن هذا للمشغلين اختيار وضع التشغيل الأنسب اعتمادًا على مهمة التشغيل.
التحكم في عاكس الدوران 0-10 فولت
إشارة تحكم تناظرية 0-10 فولتمباشرة إلى عاكس الدوران، مما يتيح التحكم الإلكتروني الدقيق في سرعة الدوران.يسمح هذا بالتكامل السلس مع أنظمة محركات الخراطة الحديثة.
عرض سرعة القطع السطحي الخطي
سرعة القطع الخطية (م/دقيقة)أثناء التشغيل، مما يسمح للمشغلين بمراقبة ظروف القطع في الوقت الفعلي.وظيفة جمع المحورين Z و Z1
جمع المحاور، مما يسمح بدمج قراءات المحورين Z و Z1 وعرضها كقيمة واحدة.هذا يحسن دقة تحديد موضع الأداة.
التطبيقات
يستخدم نظام القراءة الرقمي للسرعة الثابتة ES-14B على نطاق واسع في:
خراطة الدقة
ورش قطع المعادن
تصنيع القوالب
تشغيل مكونات السيارات
خراطة مكونات الطيران والفضاء
التصنيع الميكانيكي العام
المواصفات الفنية
رقم الموديل
| ES14B CS | عدد المحاور | ||
| أربعة محاور | عرض المحور | ||
| 1 ميكرومتر، 5 ميكرومتر | مدخل الإشارة | ||
| إشارة مربعة A / B | مزود الطاقة | ||
| 110 فولت - 220 فولت | الوزن (كجم) | ||
| 2.5 | الحد الأقصى للمدخل | ||
|
2 ميجا هرتز |
درجة حرارة التشغيل | ||
| 0 درجة مئوية - 45 درجة مئوية | درجة حرارة التخزين | ||
| -40 درجة مئوية - 55 درجة مئوية | الرطوبة النسبية | ||
| أقل من أو تساوي 95% | المدخلات | ||
| 2 أو 3 مستشعرات خطية | معيار EMC | ||
| IEC61000-4-2 / GB / T 17799-2 |
IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 معدات اختبار EMC |
||
للتأكد من أن جميع منتجات Easson DRO يمكنها اجتياز مواصفات معيار EMC القياسي، لدينا مجموعة كاملة من أجهزة اختبار مناعة ESD الخاصة بـ EMC.
اختبار التقادم
يمكن لاختبار التقادم التحقق مما إذا كانت عملية المنتج وتصميمه ومواده والجوانب الأخرى معيبة أم لا. يمكننا استخدام هذا الاختبار لتعديل تصميم المنتج بسرعة لتحسين جودة المنتج وعمر الخدمة.
نظام القراءة الرقمي
المعلمات الأساسية في ES-14B مدرجة كما يلي:
التوسيط (1/2)
| نصف القطر / القطر لكل محورعرض متري / بوصة (مم / بوصة) |
| مطلق / تزايدي (ABS / INC) |
| ذاكرة انقطاع التيار (30 نقطة فرعية) |
| 199 نقطة فرعية |
| ذاكرة المرجع (REF) |
| تعريفات منافذ التحكم في إشارة Easson CS DRO (DB9) |
| رقم الدبوس |
| الوصف / ملاحظات | الدبوس 1 | عاكس 10 فولت |
|---|---|---|
| إشارة العاكس (+10 فولت) | الدبوس 2 | عاكس 0 فولت |
| إشارة العاكس (0 فولت / أرضي) | الدبوس 3 | — |
| غير مستخدم / محجوز | الدبوس 6 | 5 فولت (مستشعر مفتاح RPM) |
| غير مستخدم / محجوز | الدبوس 6 | 5 فولت (مستشعر مفتاح RPM) |
| غير مستخدم / محجوز | الدبوس 6 | 5 فولت (مستشعر مفتاح RPM) |
| مزود طاقة +5 فولت لمستشعر مفتاح RPM | الدبوس 7 | مستشعر هول |
| مدخل إشارة مستشعر هول | الدبوس 8 | إشارة الترس العالي / المنخفض |
| إشارة التحكم في الترس العالي / المنخفض | الدبوس 9 | 0 فولت (أرضي مشترك) |
| أرضي لمستشعر مفتاح RPM وأرضي 0 فولت للترس العالي/المنخفض | (كابلان للإشارة) | ملاحظات / ملاحظات الأسلاكتوصيل العاكس: |
1, الدبوس 2توصيل مستشعر مفتاح RPM: الدبوس
8, الدبوس 9توصيل مستشعر مفتاح RPM:
6, الدبوس 7يدعم Easson CS DRO مستشعر PNP مفتوح عادة بجهد 5 فولت.9يدعم Easson CS DRO مستشعر PNP مفتوح عادة بجهد 5 فولت.
