تفاصيل المنتج:
|
| اسم: | مقياس الزجاج الخطي | الكلمة الرئيسية: | جهاز ترميز مقياس الزجاج |
|---|---|---|---|
| طلب: | مطحنة ، مخرطة ، مطحنة ، مملة | الجهد االكهربى: | 110 فولت - 220 فولت ، 50 هرتز |
| اللغات: | الصينية ، الإنجليزية ، الألمانية ، الإسبانية ، الكورية | دقة العرض: | 0.1 ميكرومتر ، 0.5 ميكرومتر ، 1 ميكرومتر ، 5 ميكرومتر |
| إشارة الخرج: | TTL | الوزن الإجمالي: | 3.5 كجم |
| تسليط الضوء: | التشفير الخطي البصري CE,آلة الطحن,التشفير الخطي البصري |
||
0.1 ميكرون مقياس الزجاج البصري الخطي التشفير لآلة المخرطة
وصف المنتجات

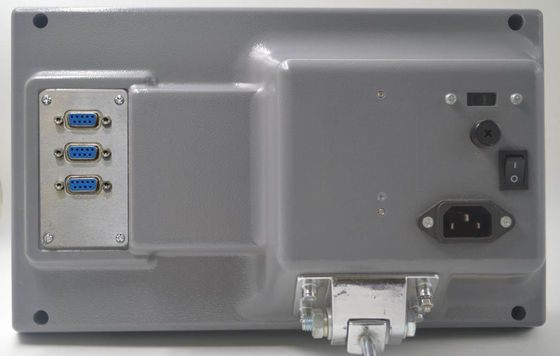

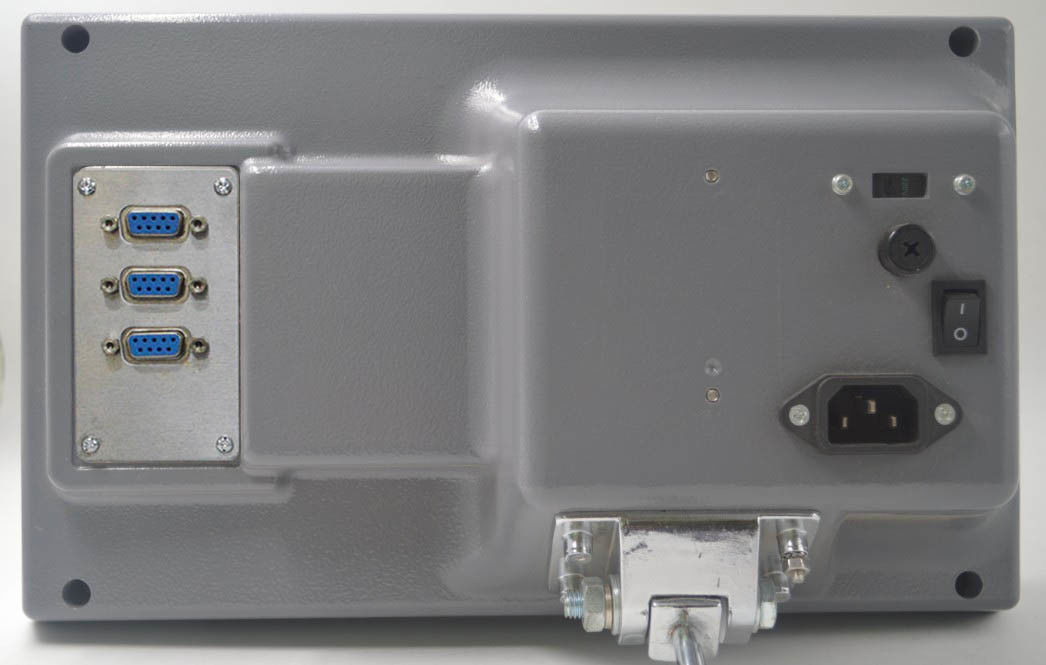

إيسون ES14B 3 محاور متعددة الوظائفنظام قراءة رقميالبرنامج هو الحل الشامل لأنواع مختلفة منمعدات التصنيع ، توفر أقوى وأشمل وظائف DRO المهنية لأنواع مختلفة من تطبيقات الماكينة.
لجعلها أكثر سهولة في الاستخدام ، يمكن تكوين رسالة العرض بإحدى اللغات التالية:
1. الإنجليزية ، 2. الصينية ، 3. الألمانية ، 4. الإسبانية ، 5. الإيطالية ، 6. البرتغالية ، 7. العربية ، 8. التشيكية ، 9. الفرنسية ، 10. الهندية ، 11. إندونيسيا ، 12. اليابانية ، 13. الكورية ، 14. الفارسية ، 15. رومانيا ، 16. روسية ، 17. السويد ، 18. التايلاندية ، 19. التركية ، 20. فيتنام
معلمة منتجات نظام القراءة الرقمية
| نوع النموذج | ES-14B | ||
| رقم المحور | 3 المحور | ||
| عرض المحور | 0.1 ميكرومتر ، 0.5 ميكرومتر ، 1 ميكرومتر ، 5 ميكرومتر | ||
| إدخال إشارة | TTL | ||
| مزود الطاقة | تيار متردد 110 فولت - 220 فولت | ||
| الوزن الصافي / كغ) | 2.5 | ||
| تردد الإدخال | 2 ميجا هرتز | ||
| لوحة المفاتيح العملية | أزرار تعمل باللمس خفيفة | ||
| درجة حرارة التشغيل | 0 - 45 ℃ | ||
| درجة حرارة التخزين | -40 - 55 ℃ | ||
| الرطوبة النسبية | 95٪ | ||
| المدخلات | 2 أو 3 مقياس خطي | ||
| معيار EMC |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
مقياس خطي بصري |مقياس خطي |مقياس الزجاج البصريتخصيص
| مقابل 10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| معيار القياس | مقياس الزجاج المقضب - فترة الصريف: 20 ميكرومتر (0.02 مم) | ||||||||
| نظام الكشف البصري | نظام الأشعة تحت الحمراء الإرسال: طول الموجة 880 مم | ||||||||
| نظام حامل الشرائح | نظام دعم خمسة محامل رأسية | ||||||||
| دقة العرض | 5 ميكرومتر | 1 ميكرومتر | 5 ميكرومتر | 1 ميكرومتر | 5 ميكرومتر | 1 ميكرومتر | 5 ميكرومتر | 1 ميكرومتر | |
| السفر القياس | 50-1200 مم | كل 50 ملم | غير متوفر | ||||||
| من 1300 إلى 3000 ملم | غير متوفر | كل 100 ملم | |||||||
| صحة | 50-450 ملم | ± 3 ميكرومتر - ± 5 ميكرومتر | - | ||||||
| 500-800 مم | ± 10 ميكرومتر | ± 5 ميكرومتر | ± 10 ميكرومتر | ± 5 ميكرومتر | - | ||||
| 1050-2000 ملم | ± 10 ميكرومتر | ± 5 ميكرومتر | ± 10 ميكرومتر | ± 5 ميكرومتر | - | ||||
| من 1300 إلى 3000 ملم | - | ± 10 ميكرومتر / م | |||||||
| التكرار | 2 ميكرومتر (0.002 مم) | ||||||||
| هستيرس | 3 ميكرومتر (0.003 مم) | ||||||||
| حماية | IP 53 | ||||||||
| مزود الطاقة | تيار مستمر 5 فولت ± 5٪ | ||||||||
| إشارة الخرج | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
نظام القياس البصري المتقدم
حامل الشريحة لمقاييس سلسلة VS / VA ، يستخدم تصميمًا بخمسة محامل وستة زنبركات لمحول الطاقة الخطي المشبك البصري ، ويضمن عدم تأثر مقاييس VA بالتثبيت ، ويمكن للزنبرك ضبط الزاوية عندما لا يثبت المشغل جيدًا للمحاذاة ، بحيث يمكن أن تصل إلى دقة أعلى من رأس قارئ تصميم زنبركي واحد.
DSUB 9PIN
| دبوس | TTL | 422 أ | ||
| الإشارة | كابل | الإشارة | كابل | |
| 1 | —— | —— | أ- | أصفر |
| 2 | 0 فولت | البرتقالي | 0 فولت | أبيض |
| 3 | —— | —— | ب- | أحمر |
| 4 | GND | GND | GND | GND |
| 5 | —— | —— | ص- | أسود |
| 6 | أ | أصفر | أ | لون أخضر |
| 7 | 5 فولت | أحمر | 5 فولت | بني |
| 8 | ب | لون أخضر | ب | أزرق |
| 9 | ر | بني | ر | رمادي |
اختبار الشيخوخة
إصبع قدمجودة منتجات nsure easson موثوقة ، ديحتاج نظام القراءة الرقمية ورأس قارئ المقياس الخطي إلى التشغيل للاختبار 3 × 24 ساعة قبل فحص مراقبة الجودة.
معايرة ليزر 100٪
يتم فحص ومعايرة جميع المقاييس الخطية البصرية من Easson بشكل فردي بواسطة مقياس التداخل الليزري الداخلي الخاص بنا لضمان توافق دقة القياس بنسبة 100٪ مع المواصفات.
ما هو التشفير البصري؟
يستخدم هذا النوع من المشفرات مستشعرًا ضوئيًا لاكتشاف ما إذا كان الضوء مضاء أم لا.يتميز جهاز التشفير بقدرته على التعامل مع المجالات المغناطيسية القوية والدقة العالية.
تشتمل المشفرات الضوئية على أنواع صريف عاكسة وناقلة وانحراف.نظرًا لاستخدام ألواح فولاذية مقاومة للصدأ رفيعة جدًا أو أقراص زجاجية كأقراص دوارة ، يمكن أن يكون الاهتزاز الميكانيكي والصدمات مشكلة.
رقم.التشفير البصري
تُستخدم أجهزة التشفير الضوئية على نطاق واسع كأجهزة استشعار عالية الدقة للتحكم في الموقع في المعدات المكتبية وأدوات الآلات والروبوتات الصناعية.في السنوات الأخيرة ، تم استخدام المشفرات العاكسة في المشغلات فائقة الصغر والروبوتات التعاونية التي تتطلب مساحة صغيرة.
