تفاصيل المنتج:
|
| اسم: | درو لآلة المخرطة | الكلمة الرئيسية: | مقياس درو |
|---|---|---|---|
| Meas. القياس. standard اساسي: | 0.02 ملم | Meas. قياس. length الطول: | 50-1250 مم |
| دقة العرض: | 0.005 مم | ضمان: | 13 شهر |
| مزود الطاقة: | DC 5V | إشارة الخرج: | TTL |
| تسليط الضوء: | جهاز التشفير الخطي التزايدي البصري,جهاز تشفير خطي تزايدي 0.02 مم,مقياس خطي تزايدي 0.02 مم |
||

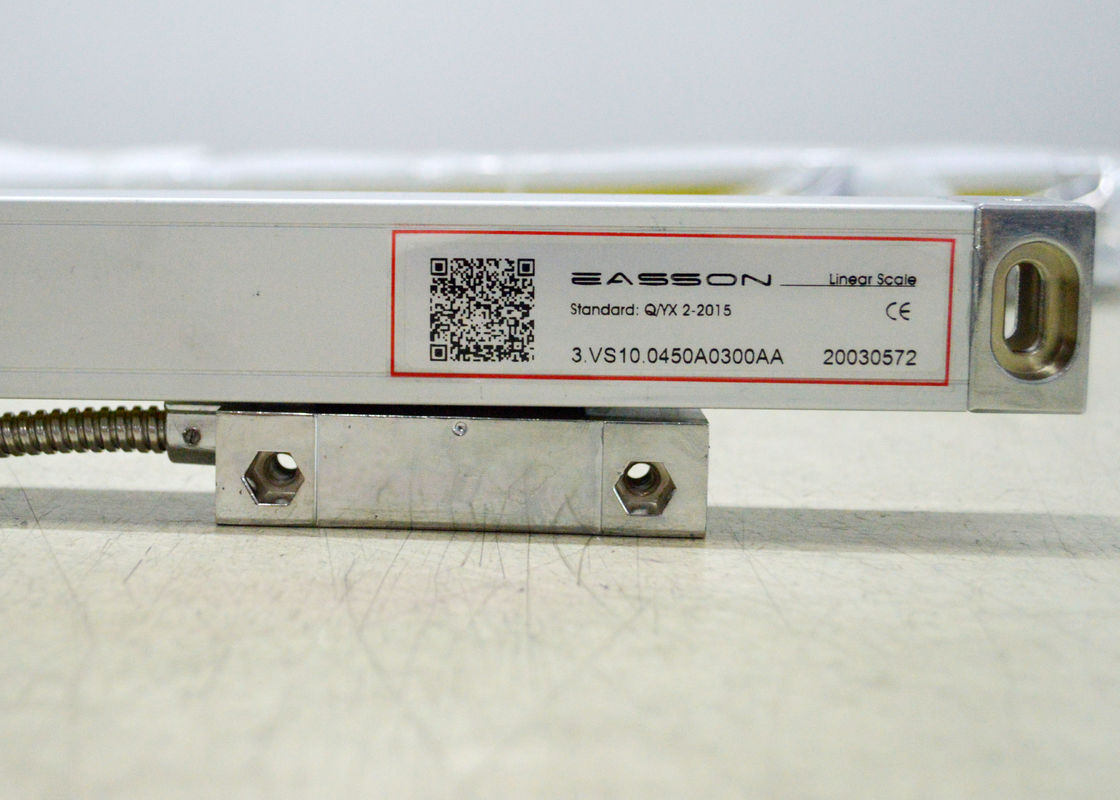

درو شاشة الكريستال السائل التشفير الخطي البصري التزايدية للقياس
مواصفات المنتج
| مقابل 10 | VS11 | VS12 | ضد 13 | VS20 | VS21 | VS22 | VS23 | ||
| معيار القياس | مقياس الزجاج المقضب - فترة الصريف: 20μm (0.02mm) | ||||||||
| نظام الكشف البصري | نظام الأشعة تحت الحمراء الإرسال: طول الموجة 880 مم | ||||||||
| نظام حامل الشرائح | نظام دعم خمسة محامل رأسية | ||||||||
| دقة العرض | 5 ميكرومتر | 1 ميكرومتر | 5 ميكرومتر | 1 ميكرومتر | 5 ميكرومتر | 1 ميكرومتر | 5 ميكرومتر | 1 ميكرومتر | |
| السفر القياس | 50-1200 مم | كل 50 ملم | غير متوفر | ||||||
| من 1300 إلى 3000 مم | غير متوفر | كل 100 ملم | |||||||
| صحة | 50-450 ملم | ± 3 ميكرومتر -± 5 ميكرومتر | - | ||||||
| 500-800 مم | ± 10 ميكرومتر | ± 5 ميكرومتر | ± 10 ميكرومتر | ± 5 ميكرومتر | - | ||||
| 1050-2000 ملم | ± 10 ميكرومتر | ± 5 ميكرومتر | ± 10 ميكرومتر | ± 5 ميكرومتر | - | ||||
| من 1300 إلى 3000 مم | - | ± 10 ميكرومتر / م | |||||||
| التكرار | 2 ميكرومتر (0.002 مم) | ||||||||
| هستيرس | 3 ميكرومتر (0.003 مم) | ||||||||
| الحماية | IP 53 | ||||||||
| مزود الطاقة | تيار مستمر 5 فولت ± 5٪ | ||||||||
| إشارة الخرج | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
أبعاد التثبيت
VS10 /ضد11 /ضد12 /ضد13 سلسلة
ضد20 /ضد21 /ضد22 /ضد23 سلسلة
واجهة الموصل
DSUB 9PIN
| دبوس | TTL | 422 أ | ||
| الإشارة | كابل | الإشارة | كابل | |
| 1 | —— | —— | أ- | الأصفر |
| 2 | 0 فولت | البرتقالي | 0 فولت | أبيض |
| 3 | —— | —— | ب- | أحمر |
| 4 | GND | GND | GND | GND |
| 5 | —— | —— | ص- | أسود |
| 6 | أ | الأصفر | أ | أخضر |
| 7 | 5 فولت | أحمر | 5 فولت | بنى |
| 8 | ب | أخضر | ب | أزرق |
| 9 | ص | بنى | ص | اللون الرمادي |
ضجيج 7PIN
| دبوس | كابل | TTL |
| 1 | البرتقالي | 0 فولت |
| 2 | —— | —— |
| 3 | الأصفر | أ |
| 4 | أخضر | ب |
| 5 | أحمر | 5 فولت |
| 6 | بنى | ص |
| 7 | أرض | GND |
| قضية | أرض | GND |
وصف المنتج
نظام القياس البصري المتقدم
يستخدم حامل الشريحة للمقاييس الخطية البصرية من سلسلة VS تصميمًا بخمسة محامل وستة زنبركات لمحول خطي بصري مقضب ، ونظام دعم أكثر موثوقية ، خاصة في مقياس أبعاد طويل مثل آلة المخرطة الطويلة.الدقة أفضل من سلسلة GS20 ذات المقياس الطويل.
تصميم الأختام المزدوجة
تستخدم الأختام البلاستيكية في موازين سلسلة GS مادة مبتكرة لتقديم مقاومة فائقة للزيت ، وخصائص استرداد عالية المرونة ومتانة ، كما توفر هندسة الشفاه المصممة بعناية مقاومة منخفضة للانزلاق.
معايرة ليزر 100٪
يتم فحص ومعايرة جميع محولات الطاقة الشبكية الزجاجية بشكل فردي بواسطة مقياس التداخل الليزري الداخلي الخاص بنا لضمان توافق دقة القياس بنسبة 100٪ مع المواصفات.
تقرير الدقة في رمز الاستجابة السريعة
تتم طباعة كل مقياس خطي برمز QR ، وهو أمر مناسب للمستخدمين لعرض تقرير الدقة الخاص بفحص المصنع.
