تفاصيل المنتج:
|
| اسم: | آلة قياس الفيديو | الكلمة الرئيسية: | نظام قياس الفيديو |
|---|---|---|---|
| قياس الدقة: | (1.5 + لتر / 200) ميكرومتر | قياس.: | 300 × 200 × 200 مم |
| اتفاقية مكافحة التصحر: | دقة عالية SONY CMOS CCD | دقة العرض: | 0.01μm مقياس مطلق |
| نموذج العملية: | تلقائي | التكرار: | 0.002 مم |
| تسليط الضوء: | أجهزة قياس الفيديو Vmm Vision,SP3020 أجهزة قياس الفيديو الرؤية,SP 3020 Vmm أنظمة الرؤية الآلية |
||

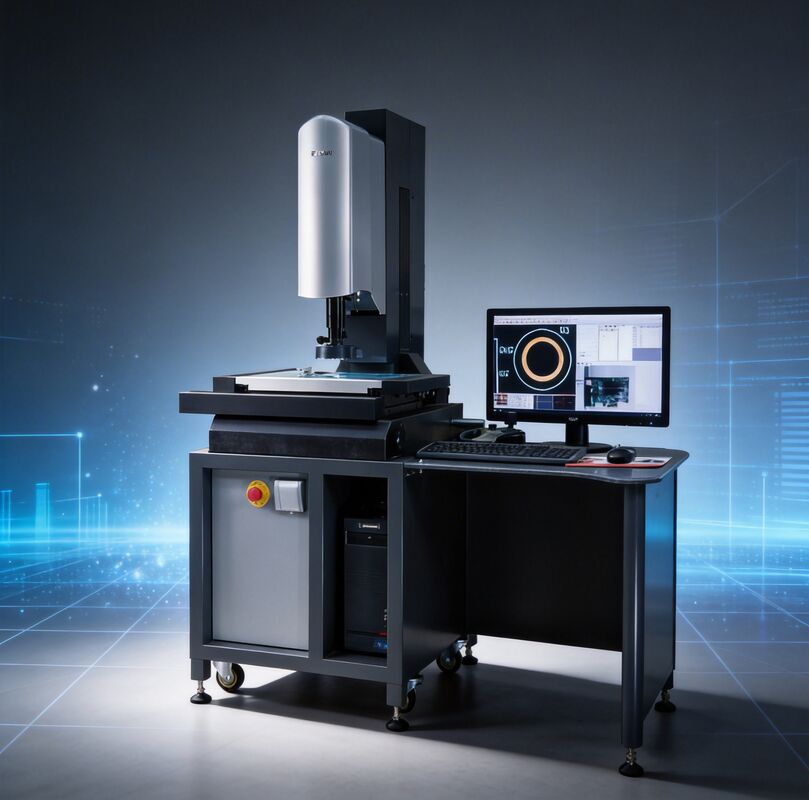

SP-3020 آلات قياس الفيديو الأوتوماتيكية للرؤية مع 3 محاور 0.01 ميكرومتر مقياس خطي مطلق
تطبيقات الجهاز
تستخدم آلة قياس الفيديو SPARTAN 3020 على نطاق واسع في مختلف الإلكترونيات الدقيقة ، وتكنولوجيا الرقاقات ، وأدوات القطع ، والبلاستيك ، والينابيع ، وأجزاء الختم ، والموصلات ، والقوالب ، والعسكرية ، والنسخ ثنائي الأبعاد ، والرسم ، والتطوير الهندسي ، والبلاستيك المعدني ، ولوحات PCB ، والمطاط الموصل ، تعدين المساحيق ، البراغي ، أجزاء الساعات ، الهواتف المحمولة ، صناعة الأدوية ، أجهزة الألياف الضوئية ، هندسة السيارات ، الفضاء ، الجامعات ، معاهد البحث العلمي وغيرها من المجالات لديها مجموعة واسعة من التطبيقات.
مبدأ العمل
عند وضع قطعة عمل على طاولة العمل ، يتم التقاط صورتها وتصديرها إلى الكمبيوتر من خلال الإرسال أو عكس إضاءة الجهاز ، ثم باستخدام وظائف البرامج مثل الفيديو ، والقياس مع ترجمة جدول العمل ، وتنسيق التجميع ، يمكن للمستخدم إجراء قياسات مثل دائرة ، خط ، المسافة إلى الشغل.
المواصفات الفنية
| نموذج | SP-3020 | SP-4030 | SP-6050 |
| قياس السفر (مم) | 300 × 200 × 200 | 400 × 300 × 250 | 600 × 500 × 300 |
| الأبعاد الكلية (مم) | 1200 × 720 × 1600 | 1250 × 900 × 1600 | 1350 × 1000 × 1850 |
| حجم زجاج طاولة العمل (مم) | 339 × 239 × 10 | 439 × 339 × 12 | 648 × 548 × 18 |
| الوزن (كجم) | 280 | 410 | 1700 |
| ماكس تحميل الجدول (كلغ) | 30 | 30 | 30 |
| دقة القياس (ميكرومتر) | 1.5 + لتر / 200 | 2 + لتر / 150 | |
| التكرار (ميكرومتر) | 2 | ||
| تكبير | التكبير البصري 0.7-4.5X ، تكبير الصورة 20-125X | ||
| دقة عرض المحور | 0.00001 مم (0.01 ميكرومتر) | ||
| نظام الانارة | ثمانية مناطق تصل إلى مصدر الضوء مع اثنين من نظام تحديد المواقع بالليزر | ||
| نموذج التشغيل | تلقائي ، التحكم عن طريق الماوس أو عصا التحكم أو لوحة المفاتيح | ||
| عدسة | تكبير تلقائي ، عدسة محورية بصرية تركيز تلقائي | ||
| نظام الرؤية | كاميرا مصراع عالمية عالية الدقة SONY CMOS | ||
الخصائص
1. محاور X / Y / Z 3 للمقياس الخطي المطلق تم بحثها وتطويرها بشكل مستقل ، بدقة تصل إلى 0.01 ميكرومتر
2. F3 عالية الدقة حلقة مغلقة عدسة التكبير التلقائي.
3. تصميم خاص للتحكم في الحركة لآلة قياس الرؤية باستخدام نقل إيثرنت ، وهو نظام فعال وموثوق ، يمكن أن يحل عيوب النقل غير المستقر عبر USB.
4. مستشعر SONY CMOS عالي الدقة لمعالج الصور لضمان وضوح الصورة وبدون تلطيخ.
5. يستخدم مصدر الضوء الأعلى ثمانية مناطق مقسمة بنظام إضاءة تحكم مستقل ، وعنصر انبعاث للضوء يستخدم LED منخفض التوهين لإطالة عمر العمل.
6. برنامج قياس متعدد الوظائف ، يمكن إخراج نتائج القياس إلى DXF و Word و Excel و PDF وغيرها من التنسيقات.
عدسة التكبير التلقائي ذات الحلقة المغلقة عالية الدقة F3
ادمج مع مقياس الحلقة عالي الدقة وعالي الدقة الذي تم تطويره وتصميمه بواسطة عدسة Easson F3 ، وردود الفعل الكاملة لموضع الحلقة المغلقة ، بما في ذلك وظيفة الإضاءة المحورية ، ويتم التخلص من خطأ التكرار المتعدد للصورة الناجم عن فجوة نقل التروس لتحسين قابلية تكرار القياس العام.
21 أمر تعويض حجمي
تستخدم آلة قياس الرؤية من Easson مع نظام التحكم في الشبكة من سلسلة AR والذي يتضمن 21 أمرًا تعويض حجمي ، مع قراءة مشفر خطي عالي السرعة للغاية و EAD (وحدة فك ترميز مطلق) تسمح لنظام سلسلة AR باستخدام مقياس مطلق عالي الدقة AS-80 ، مما يوفر دقة عالية وقياس عالي الدقة.
2D / 3D مشديد قياس
يمكن لسلسلة أجهزة قياس الرؤية الثلاث من إيسون أن تتعاون مع مسبار اللمس عالي الدقة من المملكة المتحدة Renishaw للقياس المتعدد ثنائي الأبعاد / ثلاثي الأبعاد.يمكن مزج القياس ثلاثي الأبعاد للمسبار مع القياس ثنائي الأبعاد لنظام التصوير.يتم استخدام نفس نظام الإحداثيات للقياس ثنائي الأبعاد / ثلاثي الأبعاد في تركيبة مثالية وسهلة.
