تفاصيل المنتج:
|
| الاسم: | 3 محاور درو لمطحنة بريدجبورت | الكلمة الرئيسية: | قراءات DRO الرقمية |
|---|---|---|---|
| تطبيق: | طحن ، مخرطة ، مطحنة ، مملة | اللغات: | 20 خيارات |
| عرض القرار: | 0.1 ميكرومتر ، 0.5 ميكرومتر ، 1 ميكرومتر ، 5 ميكرومتر | حجم LCD: | 7 بوصة |
| مزود الطاقة: | 110 فولت / 220 فولت | إشارة الإخراج: | TTL |
| إبراز: | وحدة قراءة رقمية إيسون 3 محاور,وحدة قراءة رقمية 7 بوصة 3 محاور,وحدة قراءة رقمية ES 14B للطحن |
||

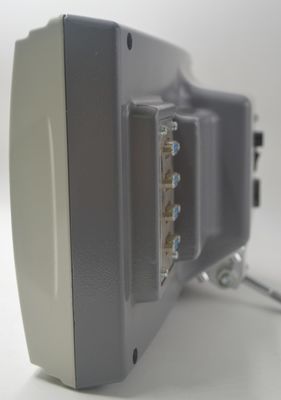

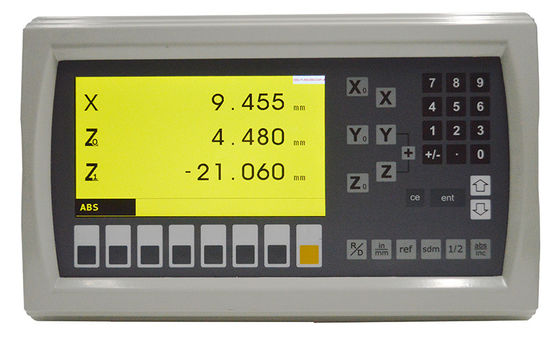

وحدة القراءة الرقمية Easson مقاس 7 بوصة ذات 3 محاور لمخرطة آلة الطحن
وحدة قراءة رقمية ذات 3 محاور للحفر 2-4 أجهزة تشفير خطية، دقة 5-0.1 ميكرومتر، إشارة تربيعية A/B
مقدمة المنتج
تم تصميم ES-14B، الذي تم إطلاقه في عام 2018، بواسطة Easson لتزويد السوق العالمية بقراءة رقمية "الكل في واحد وخيارات كاملة". في ES-14B، من الممكن في الواقع تحديد التطبيق المطلوب (الطحن، المخرطة، الثقب، الحفر، المطحنة، قطع الأسلاك) مباشرة أثناء إعداد DRO.
سلسلة ES-14B حاصلة على شهادة CE وتم تصنيعها وفقًا لنظام إدارة الجودة الشاملة (TQM). تتوافق اللوحات الإلكترونية مع معايير RoHS.
المواصفات الفنية
| نوع النموذج | إس-14ب | ||
| رقم المحور | ثلاثة محاور، أربعة محاور | ||
| عرض المحور | 0.1 ميكرومتر، 0.5 ميكرومتر، 1 ميكرومتر، 5 ميكرومتر | ||
| إدخال الإشارة | إشارة التربيع أ/ب | ||
| مزود الطاقة | 110 فولت - 220 فولت | ||
| الوزن (كجم) | 2.5 | ||
|
الحد الأقصى للإدخال |
2 ميجا هرتز | ||
| درجة حرارة التشغيل | 0 درجة مئوية - 45 درجة مئوية | ||
| درجة حرارة التخزين | -40 درجة مئوية - 55 درجة مئوية | ||
| الرطوبة النسبية | ≥ 95% | ||
| المدخلات | 2 أو 3 أو 4 أجهزة تشفير خطية | ||
| معيار إي إم سي |
IEC61000-4-2 / جيجابايت / تي 17799-2 IEC61000-4-4 / جيجابايت / تي 17799-4 IEC61000-4-5 / جيجابايت / تي 17799-5 |
||
معدات اختبار EMC
للتأكد من أن جميع منتجات Easson DRO يمكنها اجتياز المواصفات القياسية EMC القياسية، لدينا مجموعة كاملة من أجهزة اختبار المناعة EMC.
اختبار الشيخوخة
يمكن لاختبار التقادم التحقق من العيوب في العملية والتصميم والمواد والجوانب الأخرى للأجهزة الإلكترونية قبل مغادرتها المصنع. لذلك، من الأهمية بمكان بالنسبة للشركات تعديل تصميمات المنتجات في الوقت المناسب، بحيث يمكن بيع المنتجات بعد تقادمها واستقرارها، وبالتالي تحسين جودة المنتج وسمعة السوق.
وصف المنتجات
نظام القراءة الرقمية
يتم تضمين المعلمة الأساسية في ES-14B على النحو التالي:
| التمركز (1/2) |
| عرض متري/بوصة (مم/بوصة) |
| مطلق / تزايدي (ABS / INC) |
| ذاكرة إيقاف التشغيل (30 مرجعًا فرعيًا) |
| 199 مسند فرعي |
| الذاكرة المرجعية (REF) |
| بناء في الآلة الحاسبة |
| قطر دائرة الملعب (PCD) |
| تحديد موضع فتحة الخط (LHOLE) |

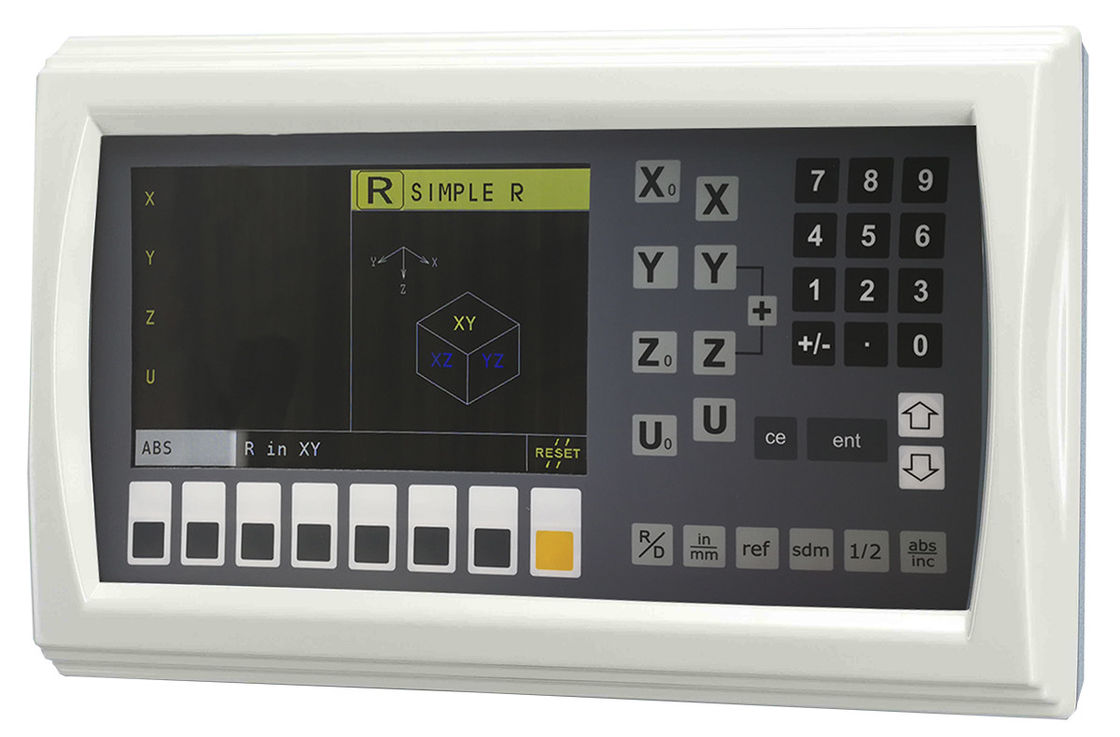

| بسيط"ر"وظيفة |
| سلس"ر"وظيفة |
| تعويض الخطأ الخطي |
| تعويض الأخطاء غير الخطية |
| جمع المحور Z |
| عرض سرعة المحور |
| وظيفة البلوتوث (اختياري) |
| وظيفة موضع انقطاع التيار الكهربائي (تعمل فقط مع مقياس إيسون الخطي المطلق) |
ES-14B عبارة عن DRO الكل في واحد وكامل الخيارات وله وظائف محددة مهمة جدًا لتعديل الماكينة، مثل التعويض غير الخطي وعرض سرعة المحور... والعديد من الميزات المهمة الأخرى التي تجعله الحل الأمثل للتعديل التحديثي للعديد من أنواع الأدوات الآلية المختلفة.
للتأكد من إمكانية اجتياز DRO لاختبار EMC، يقوم المهندس بتطوير وحدة إمداد طاقة من النوع الجديد لتحل محل الوحدة القديمة (المحول).
ميزة تبديل إمدادات الطاقة:
1. حجم صغير وخفيف الوزن
2. كفاءة عالية في استخدام الطاقة
3. انخفاض إنتاج حرارة العمل والموثوقية العالية
4. جهاز ترشيح EMI متكامل لإمدادات الطاقة، مع مستوى تكامل عالي
واجهة الموصل
| دبوس | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| إشارة TTL | --- | 0 فولت | --- | أرض | --- | أ | 5 فولت | ب | ر |
| كابل | --- | البرتقالي | --- | أرضي | --- | أصفر |
